Abweichungen von Bauteilen sofort erkennen. Im Fertigungsumfeld voll automatisiert und von Jedermann bedienbar.

D3-Inspect bringt komplexe messtechnischen Aufgaben aus der Messabteilung in die Fertigungsumgebung für Bedienung durch ungelernte Arbeitskräfte.

Mit einer D3 Inspect können Maschinenbediener im Fertigungsumfeld gerade gefertigten Teile selbstständig stichprobenartig überprüfen.

D3-Inspect erfüllt drei zwingende Voraussetzungen: hoher Automationsgrad, einfache Bedienung, gute Vorbereitung.

Automationsgrad
Die Maschine arbeitet die Vermessungsjobs vollautomatisch ab. Bauteilerkennung über QR-Code, der Bediener wechselt lediglich Bauteile.

Einfache Bedienung
IT-Kenntnisse sind nicht erforderlich. Ein Messzyklus dauert 2-4 Minuten, so das pro Stunde ca. 10-20 Vermessungsjobs durchgeführt werden können, das von beliebig vielen unterschiedlichen Teilen.

Garantiert gute Vorbereitung
D3-Systeme bietet vollumfänglichen Service für einen garantiert reibungslosen Ablauf: Fertigung einer Aufnahmevorrichtung mit QR-Code und Erstellung eines Messprogramm mit gewünschter Auswertung (und Dokumentation). Auf Wunsch können diese Prozesse auch dem Kunden geschult werden.

Der Arbeitsablauf im Detail:
Die gewünschte Vorrichtung wird mittels Bajonettverschlüssen auf der Maschine befestigt. Dauer 1 Minute.

Der QR-Code auf der Vorrichtung wird von einer Kamera ausgelesen und das korrekte Messprogramm geladen. Dauer 5 Sekunden.

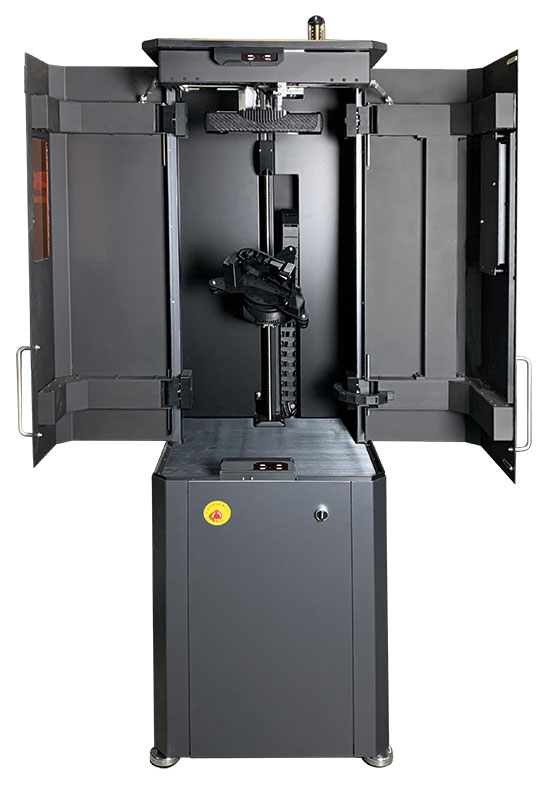

Messzyklus beginnt. Der Laser scannt das Bauteil von allen Seiten und aus allen Richtungen durch 5 Achsiges verfahren der Maschine.

Kontinuierliches Berechnen und Übertragen der Daten in das Auswertungsprogramm. Nach Übertragung aller Daten erfolgt die messtechnische Auswertung. Alles zusammen 2-4 Minuten.

Diese kann dann in vielfältiger Weise dem Kunden zur Verfügung gestellt werden. Die wichtigsten Prüfmerkmale werden dem Maschinenbediener in Form von I.O oder N.I.O, Fehlfarben, Toleranzwerten, Warnhinweisen, direkt zur Verfügung gestellt.

Eine kontinuierliche Überprüfung der Serienproduktion wird damit möglich.

Das Motto „einfach messen“ ist also ein Versprechen!
Die Auswertung geschieht durch das etablierte Geomagic Control X. Auf Wunsch bieten wir Kunden eine eigene Lizenz zur vertieften Analyse.

Mit dieser Wahl der Auswertesoftware gibt es kaum Grenzen wie die Messergebnisse dargestellt werden sollen.

In Gesprächen mit verschiedenen Anwendern konnten wir immer wieder die Bereitschaft für so ein Konzept feststellen. Fachkräftemangel und eine konsequente Konzentration auf die Fertigung sind hierbei eine Entscheidungsgrundlage. Großes Interesse besteht am Service, individueller Messvorrichtungen und Programme zuzuliefern. Dieser Service bietet gleichbleibend hohe Qualität und entlastet den Kunden.

Selbstverständlich kann auch ein Team beim Kunden mit der Erstellung der Messaufnahme und der Messprogramme für die Anlage geschult werden.

D3-Systeme GmbH

Photonische Basistechnologie

• Laser
• Mess und Prüftechnik

Anwendungsfelder / Märkte

• Produktion
• Waren Eingangs- und Ausgangskontrolle
• Metrologie
• Qualitätskontrolle

Impact

• Energie und Ressourcenschonung
• Dokumentation
• Industrie 4.0

www.d3-systeme.com

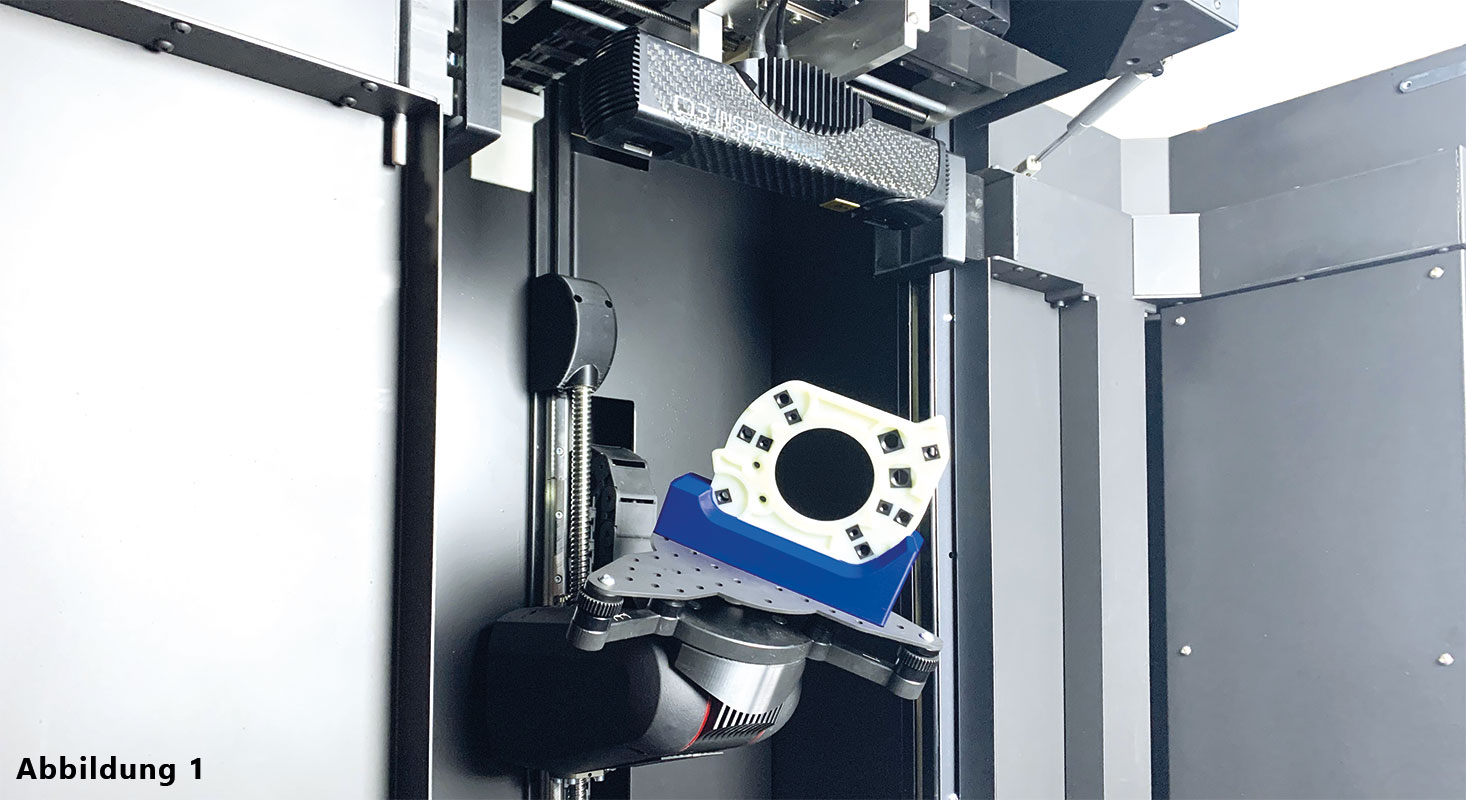

Abbildung 1: Messvorrichtung mit Vacuum-Spannsystem für ein Kunststoff-Bauteil. 360°Grad rotation und ein schwenken ermöglicht eine komplette Erfassung der Abmessungen.

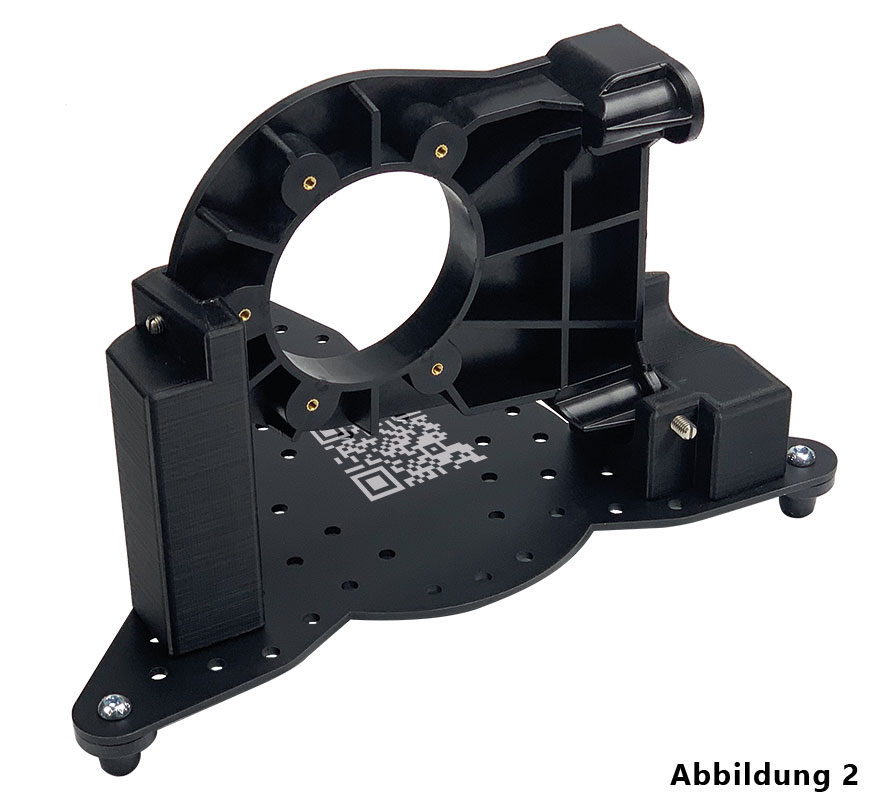

Abbildung 2: Messvorrichtung mit Klemm-Spannsystem für ein Kunststoff-Bauteil. Gut zu sehen ist der individuelle QR-Code der die Vorrichtung im Messsystem anmeldet und den gesamten Ablauf steuert.
